СТАНДАРТ Ø30: комплект
Показан комплект со штангой Ø30. Другие диаметры выбираются в каталоге.
СТАНДАРТ →СТАНДАРТ 40
Расточной комплект
✓ В базе+ Добавить допы× Снять выбранный наборНажмите на технику, чтобы добавить допы. Повторное нажатие снимет выбор; общая оснастка сохранится. Типовые размеры; применимость к конкретному узлу проверим отдельно.
Диаметр обработкиØ45–120 ммВ комплекте
Длина бор-штанги1200 ммСтандартная длина
1Малые отверстияВыберите нужный размерНе выбрано
Подберём полный набор под отверстия вашего узла. Размер выбран по задаче, состав оснастки будет указан в КП.
2Большие отверстияНаборы для расточкиНе выбрано
Выберите, до какого диаметра нужна расточка. Каждый набор работает в указанном интервале; для непрерывного диапазона выбирайте соседние наборы.
Каждый набор — 8 000 ₽ с НДС. Стоимость выбранных наборов сразу включается в итог.

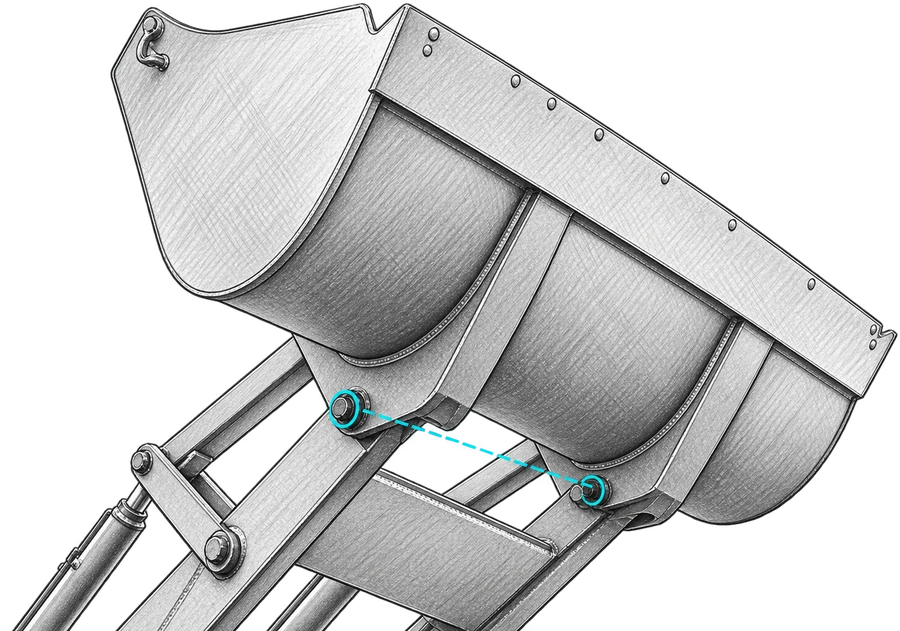

3Широкие узлы — до 1800 ммКрепления передней стрелы и ковшаНе выбрано
экскаватора-погрузчика
погрузчика
Что входит в набор
Секция Ø40 × 600 мм, две дополнительные опоры и соединительная муфта. Штатная штанга 1200 мм + секция 600 мм = 1800 мм.
Для ремонта креплений передней стрелы к ковшу. Применимость проверим по размерам узла: 1800 мм — длина штанги, а не расстояние между проушинами. Ход подачи не меняется. Для переходной штанги можно выбрать удлинение её диаметра в разделе «С этим покупают».
Базовый комплект54 900 ₽С НДС · дополнения выбираются отдельно
Получить предложение Дрель приобретается отдельно.
Возможности
Всё важное о станке
К любой версии СТАНДАРТА доступны переходные комплекты Ø20 / Ø30 / Ø40 / Ø50.
Расточка в базовом комплектеØ45–120 мм
Выберите дополнения — диапазон на шкале обновится.
- Бор-штанга
- Ø40 × 1200 мм
- Ход подачи
- 300 мм
- Подача
- Ручная
- Привод
- Rebir, отдельно
- Управление
- Ручное
- Гарантия
- 12 месяцев
Что вы получаете
Базовый комплект
Единый состав поставки для выбранного исполнения.
Дрель приобретается отдельно.
- Расточной модуль: подвижная каретка, винт подачи и направляющие; ход подачи 300 мм
- Борштанга Ø40 × 1200 мм — 1 шт.
- Опоры борштанги
- Цепная муфта передачи вращения
- Центровочные конусы — 2 шт.
- Поджимная муфта
- Резец с пластинами
- Монтажный крепёж, паспорт и бумажная инструкция
- Лимб с втулкой
Совместимые дополнения
Вся оснастка для этой модели →С этим покупают
Устройство и применение
Все видео →Смотрите станок в работе
В ролике показан СТАНДАРТ со штангой Ø30. Исполнение и оснастка в видео могут отличаться от выбранного комплекта. Актуальный состав поставки указан на этой странице.
Перед покупкой
Как подобрать станок под мой узел?
Нужны диаметр, длина обработки и фото места установки. Подборщик помогает сузить выбор; расположение опор и доступ к узлу уточним по фотографии.
Что входит в цену?
Базовый комплект указан выше. Дополнения добавляются отдельно, без автоматической скидки. Все цены включают НДС, доставка рассчитывается отдельно.
Как увеличить диаметр расточки?
Штатный диапазон указан в характеристиках. С удлинителем вылета резца бор-штанга Ø30 обрабатывает до 90 мм, Ø40 — до 200 мм. Эти пределы нельзя расширять произвольно: учитываем жёсткость штанги и скорость резания.
МЕХАНИК 50 работает до 400/600 мм с соответствующим УВР и обязательным дополнительным редуктором i=5/i=10. Одного снижения оборотов сервопривода недостаточно: могут возникать ошибки энкодера. УВР стоит 8 000 ₽ за исполнение: Ш30-70-90; для Ø40 — 100–125, 125–150, 150–175, 175–200 мм; для Ø50 — 125–150, 150–175, 175–200 мм. Каждый выбранный УВР учитывается отдельно.
Можно ли увеличить длину бор-штанги?
Штатную штангу 1200 мм можно нарастить секцией 600 мм до общей длины 1800 мм. В комплект входят соединительная муфта и две дополнительные опоры. Диаметр секции должен совпадать с бор-штангой. Также доступны более длинные цельные штанги.
Длина штанги, расстояние между проушинами и ход подачи — разные размеры. Более длинная штанга не увеличивает ход подачи. Схему опор и доступ к узлу проверяем по фото и размерам.
Можно ли позже расширить комплект?
Совместимые дополнения перечислены в разделе «С этим покупают». Уже входящие в базу измерительные принадлежности указаны как запасные; МАЛЫШ не поддерживает смену диаметра бор-штанги.
